语音模块安装说明（新）

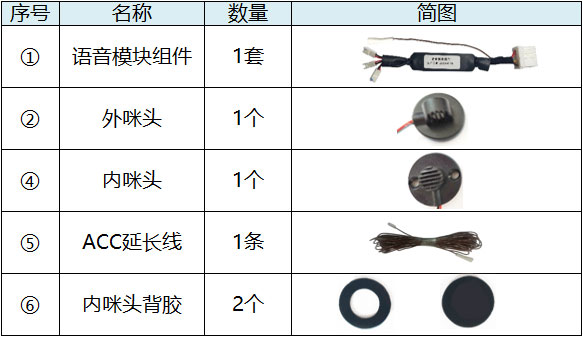

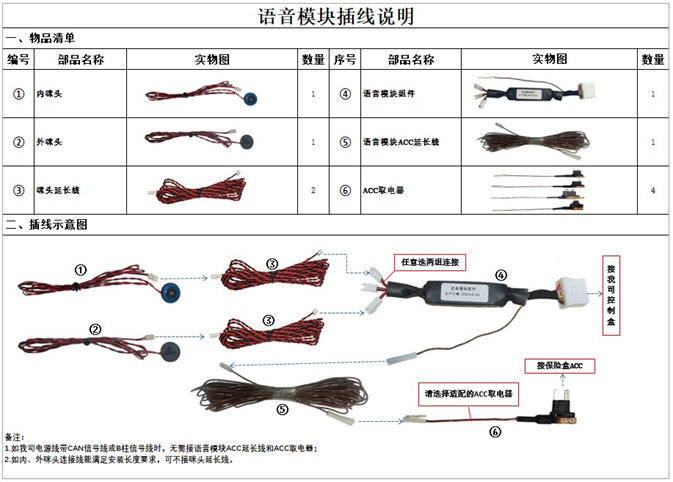

一、产品清单

二、插线说明

三、安装方法

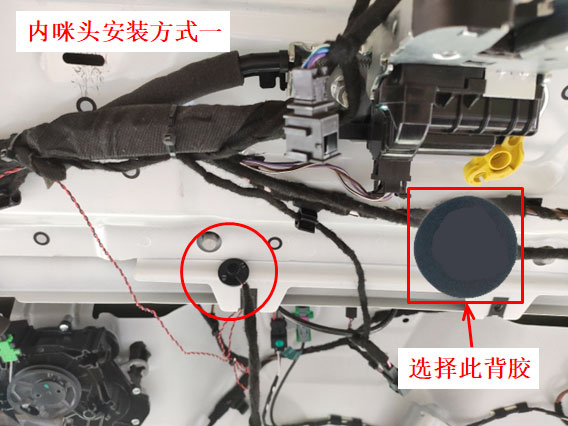

步骤1或2内咪头安装方式任选一 1、内咪头安装方式一：在尾门内侧选择竖起来的钣金位置安装内咪头，使咪头的接收面朝向车外，撕开背胶贴在钣金上。

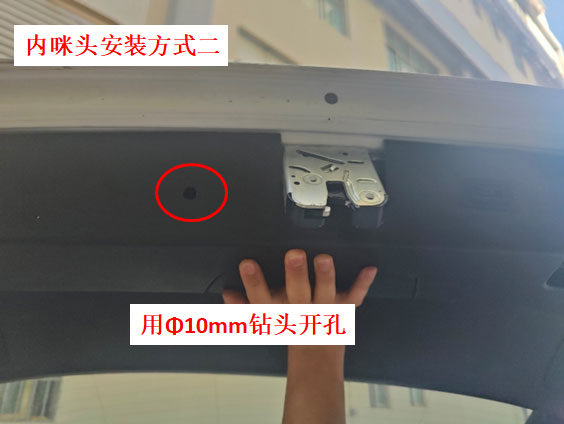

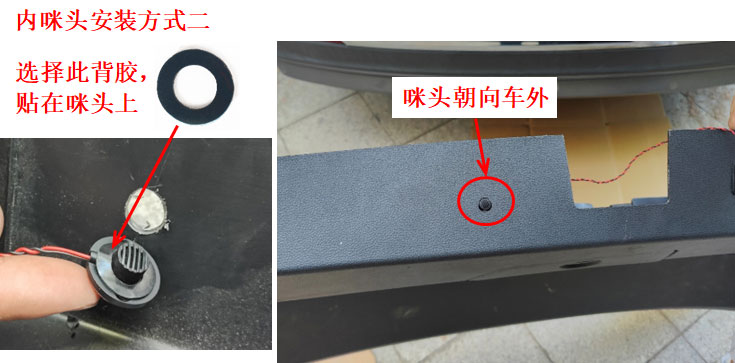

2-<1>、在尾门塑料饰板上，选择合适的位置用10mm钻头开孔。

2-<2>、将图示背胶贴在咪头上，咪头朝向车外安装好。

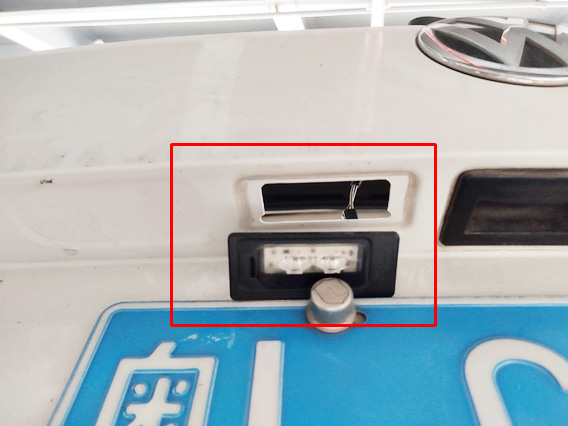

3、拆开尾门的牌照灯。

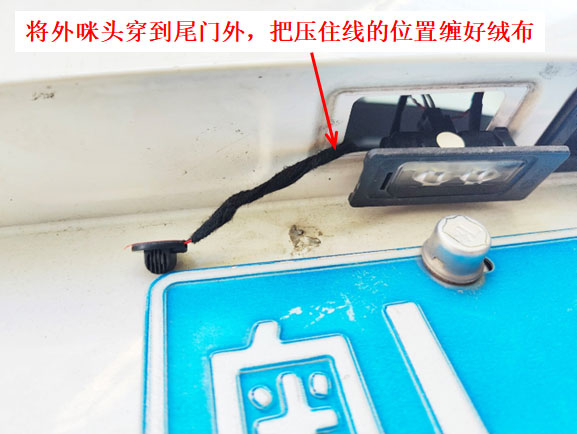

4、将外咪头穿到尾门外面，会被压住的线缠一点绒布，防止线在安装时压坏。

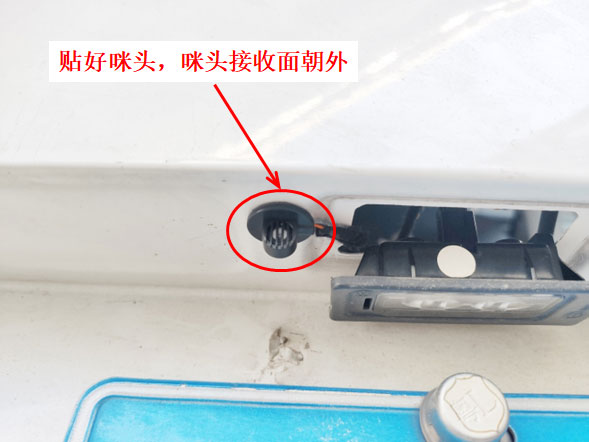

5、撕开外咪头背胶，用牌照压住咪头的边缘，贴好咪头，装回牌照灯，将线束压紧。

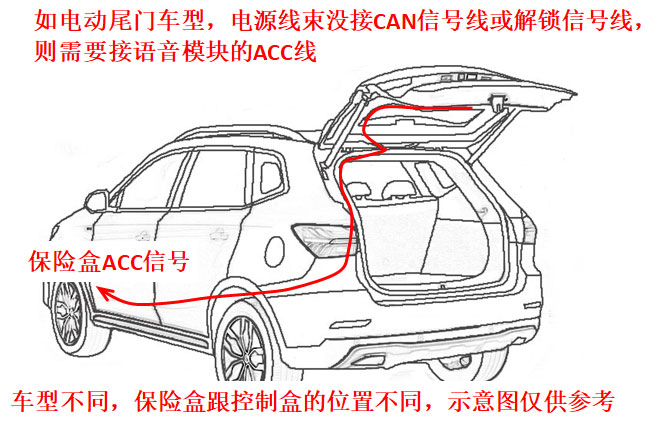

6、如果电动尾门车型电源线没接CAN信号线或解锁信号，需要接语音模块ACC信号（电动尾门接了CAN信号或者解锁信号的车型，不用接ACC）。

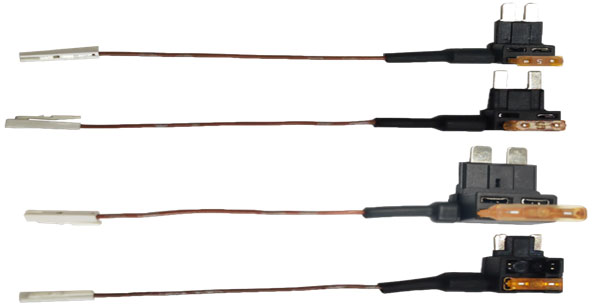

7、语音模块预留四种型号的取电器，选择合适的取电器插入保险盒。

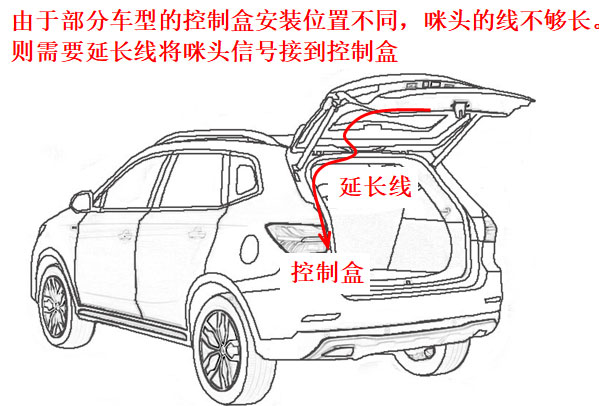

8、穿咪头延长线到控制盒位置。

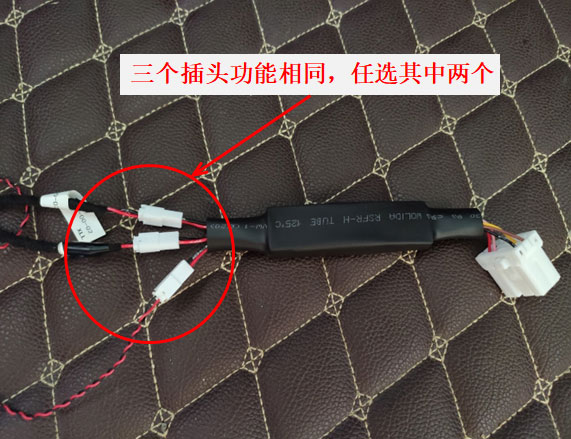

9、将咪头的插头插到语音模块（三个插头功能相同）。

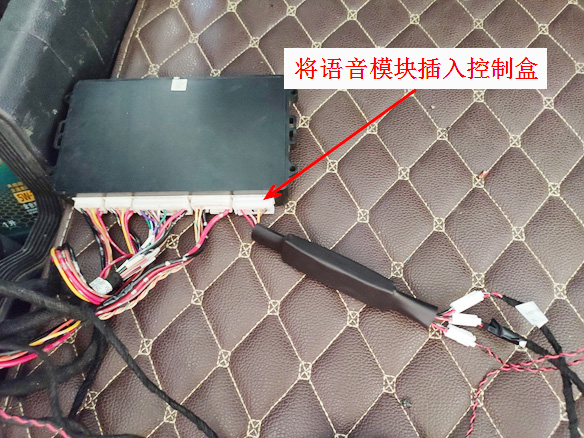

10、将语音模块插入控制盒。

四、使用说明

一、修改唤醒词步骤：

系统默认唤醒词“你好科派”，如需更改，请按如下步骤进行修改：

步骤1、使用系统默认唤醒词“你好科派”唤醒系统；

步骤2、使用命令词“学习唤醒词”进入可配置状态；唤醒成功后会听到“嘀嘀”两声；（此功能只能在语音模块首次上电后的5分钟内才能响应此命令词）

步骤3、接收自定义的唤醒词后，系统发出“嘀嘀”两声，表示新唤醒词已设置成功。（备注：自定义的唤醒词不可设置为1个字，建议使用3～4个字，使用时准确度最高；也可设置为其他语种作为唤醒词，但使用时准确度均低于汉语。）

步骤4、对已设置自定义唤醒词的再次更改，需先使用命令词“清空自学习”，清除自定义唤醒词（即恢复系统默认设置）后，方可重新修改唤醒词。（此功能只能在语音模块首次上电后的5分钟内有效）

五、日常使用方法：

1、使用唤醒词“你好科派”或自定义车型唤醒词唤醒系统，唤醒成功后会听到 “嘀嘀”两声；

2、使用下面动作命令词执行相应的动作

3、系统成功唤醒后，若在5分钟内没有收到有效命令词，系统将退出唤醒状态，自动进入临时休眠，以降低能耗。如需开关尾门，请重新使用唤醒词唤醒系统。

4、系统唤醒后，72小时内无再次唤醒，系统将进入深度休眠，如需开关尾门，请先使用按键开关开启或关闭一次尾门。
